ESP32 카메라 모듈 시리즈 IoT Vision용 2MP~5MP CMOS DVP 옵션

ESP32- 기반 이미징 프로젝트용으로 제작된 이 시리즈는 2MP~5MP CMOS 센서, 24핀 DVP 인터페이스, 고정 초점 및 VCM 자동 초점 옵션과 함께 표준부터 초광각 렌즈 선택까지 결합합니다.

문의 보내기

제품 소개

광저우 Sincere Information Technology Ltd.는 중국의 IoT 비전 제조업체 및 공급업체를 위한 가장 전문적인 esp32 카메라 모듈 시리즈 2mp ~ 5mp cmos dvp 옵션 중 하나입니다. 우리 공장에서 판매되는 도매 할인 제품에 오신 것을 환영합니다. 맞춤형 주문을 환영합니다.

소개:

ESP32 비전 프로젝트에는 이미지 디테일, 시야각, 작동 거리 및 초점 제어의 매우 다양한 조합이 필요할 수 있습니다. SincereFirst ESP32 카메라 모듈 시리즈는 여러 CMOS 센서와 렌즈 구성을 제공하므로 개발자는 모든 장치에 대해 하나의 카메라 구조에 의존하는 대신 실제 이미징 작업과 관련된 모듈을 선택할 수 있습니다.

이 시리즈는 2MP~5MP의 GC2145, OV2640, OV3660 및 OV5640 센서를 포괄하며 1080P@30FPS 지원 및 24핀 DVP 인터페이스를 제공합니다. 사용 가능한 구성에는 표준{10}}고정 초점 카메라, M12 광각{12}}모델, 소형 광각 옵션 및 5MP VCM 자동 초점 모델이 포함됩니다.

이 ESP32 카메라 모듈 시리즈를 선택하는 이유

•2MP~5MP 이미징 옵션

이 시리즈는 2MP, 3MP 및 5MP 구성을 포괄하므로 개발자는 다양한 ESP32 기반 장치의 처리 요구 사항과 이미지 세부 사항의 균형을 맞출 수 있습니다.

•공통 24핀 DVP 통합

7개 모델 모두 24핀 DVP 인터페이스를 사용하여 다양한 센서 및 렌즈 옵션에 걸쳐 ESP32 카메라 통합을 위한 일관된 하드웨어 방향을 제공합니다.

•표준에서 초광각 시야까지-

사용 가능한 대각선 시야 범위는 약 68.7도에서 150도까지이며 초점이 맞춰진 이미지 캡처와 광역{2}}장면 관찰을 모두 지원합니다.

•고정 초점 및 VCM 자동 초점

대부분의 모델은 안정적인 작업 거리 적용을 위해 고정 초점 렌즈를 사용하는{0}} 반면, OV5640 자동 초점 버전은 피사체 거리가 변화하는 기기에 대해 VCM 초점 조정을 지원합니다.

•다중 렌즈 구조

이 시리즈에는 소형 통합 렌즈, M12 렌즈 버전 및 여러 가지 광각 구성이 포함되어 있어 OEM 프로젝트에서 광학 범위를 선택할 때 더 많은 유연성을 제공합니다.

•시리즈 전반에 걸쳐 1080P@30FPS

현재 모든 모델은 1080P@30FPS를 지원하며 기본 센서 해상도 범위는 1600×1200에서 2592×1944입니다.

시리즈의 현재 모델

SF5G2145BC-ESP V1.0

가장 적합한 대상:제어된 작동 거리-ESP32 이미징.

이 GC{0}}MP 모델은 초점 거리가 40cm인 D73도 고정 초점 렌즈를 사용합니다. 피사체 위치와 시야 영역이 상대적으로 일관되게 유지되는 임베디드 이미징 프로젝트에 적합합니다.

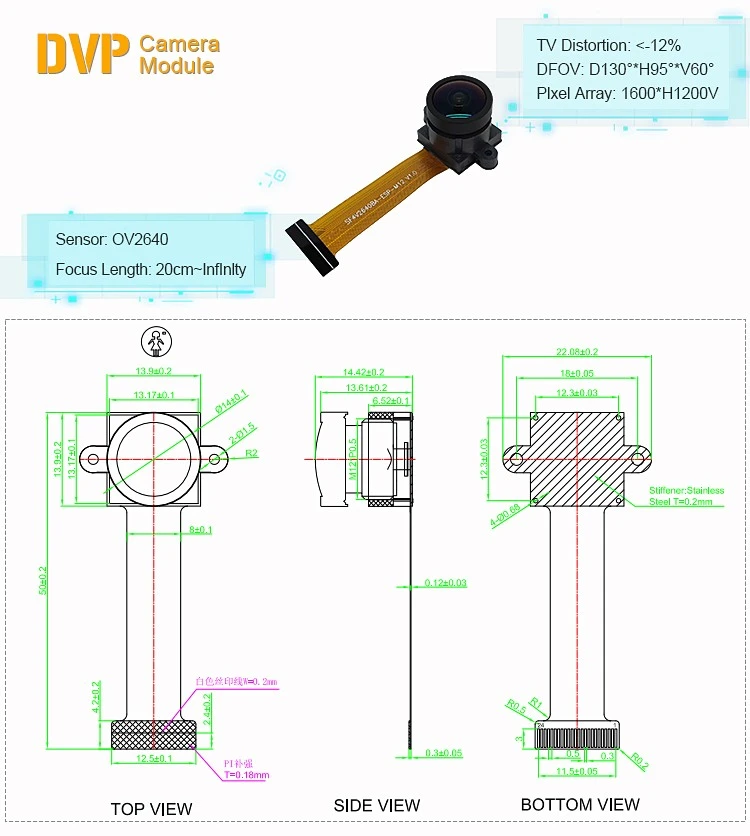

SF4V2640BA-ESP-M12 V1.0

가장 적합한 대상:M12 렌즈 구조를 선호하는 광각 ESP32 설계입니다.

OV2640 모듈은 M12 고정 초점 렌즈로 D130도 시야각을 제공하므로 더 넓은 장면 범위가 필요한 로봇 내비게이션, 보안 이미징 및 스마트 홈 장치에 적합합니다.

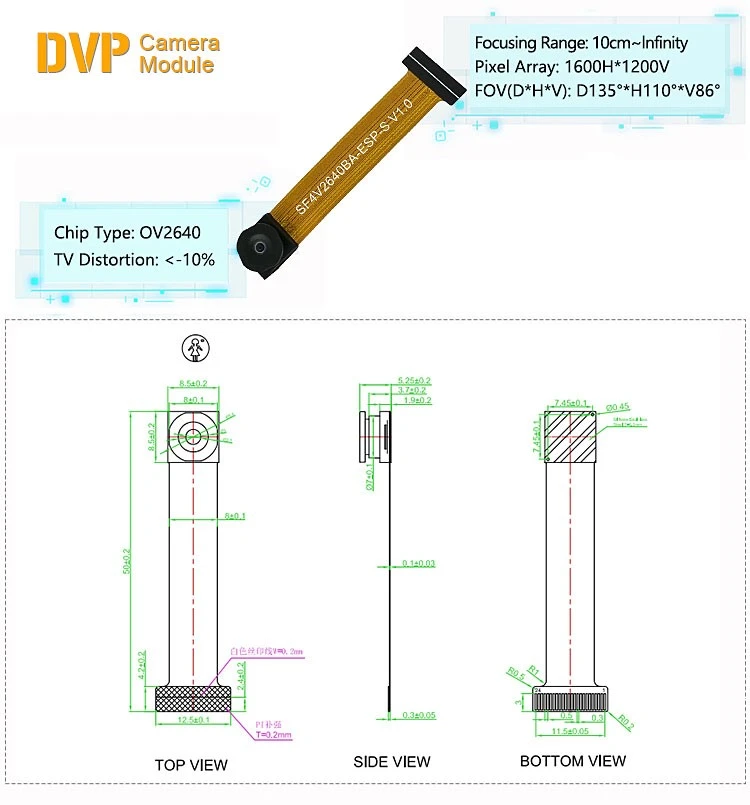

SF4V2640BA-ESP-S V1.0

가장 적합한 대상:더 넓은 시야가 필요한 소형 장치입니다.

D135도의 시야각과 10cm~무한대 심도를 갖춘 이 OV2640 구성은 소형 로봇 플랫폼, 웨어러블 이미징 및 광역 IoT 카메라 설계에 매우 적합합니다.{3}}

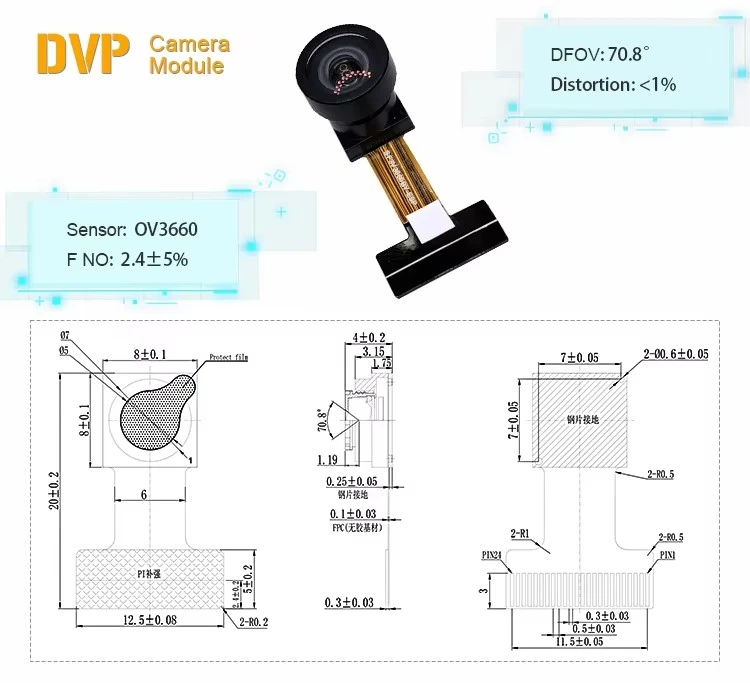

SF3V3660BY-ESP

가장 적합한 대상:5MP 센서로 직접 이동하지 않고도 2MP 이상의 세부 묘사가 필요한 애플리케이션입니다.

OV3660은 3MP 해상도, D70.8도 시야 및 1% 미만의 TV 왜곡을 제공하므로 인식 단말기 및 고정 위치 이미징 애플리케이션에 적합합니다.

SF4V564088BY-ESP

가장 적합한 대상:기존 시야각을 사용한 더 높은-세부 ESP32 이미징입니다.

이 OV{0}}MP 모델은 D76.6도 표준 렌즈와 40cm ~ 무한대 피사계 심도를 결합합니다. 더 넓은 적용 범위가 필요한 프로젝트에는 더 넓은 D120도 × V100도 렌즈 버전도 제공됩니다.

SF4V564088BYC-ESP C2.0

가장 적합한 대상:최대 장면 적용 범위를 우선시하는 5MP 프로젝트.

이 모듈은 OV{0}}MP 이미징과 D150도 × H130도 × V105도 초광각 렌즈를 결합하여 특히 로봇 탐색 및 광역 시각 감지에 적합합니다.

SF4V564085AFBY-ESP

가장 적합한 대상:작동 중에 피사체 거리가 변경되는 장치.

이 OV{0}}MP 모델은 10cm~무한대 초점 범위의 VCM Auto Focus를 사용하여 휴대용 스캐너, 스마트 단말기 및 기타 가변{2}}거리 이미징 장치에 더 많은 유연성을 제공합니다.

한눈에 모델 비교

모델	감지기	픽셀	집중하다	주요 포지셔닝
SF5G2145BC-ESP V1.0	GC2145	2MP	고정 초점	초점 거리가 40cm인 표준{0}}뷰 모델입니다.
SF4V2640BA-ESP-M12 V1.0	OV2640	2MP	고정 초점	D130도 범위를 지원하는 M12 광각-모델입니다.
SF4V2640BA-ESP-S V1.0	OV2640	2MP	고정 초점	컴팩트한 D135도 광각-각 옵션.
SF3V3660BY-ESP	OV3660	3MP	고정 초점	3MP 모델<1% TV distortion.
SF4V564088BY-ESP	OV5640	5MP	고정 초점	더 높은-세부 표준-5MP 옵션을 확인하세요.
SF4V564088BYC-ESP C2.0	OV5640	5MP	고정 초점	D150도 초{1}}와이드 5MP 옵션.
SF4V564085AFBY-ESP	OV5640	5MP	VCM 자동 초점	작동 거리를 변경하기 위한 자동 초점 모델.

일반적인 응용 분야

· 로봇 내비게이션 및 모바일 플랫폼

D130도, D135도 및 D150도 광각-각 구성은 주변 장면을 더 많이 포착할 수 있어 소형 로봇 및 모바일 내비게이션 플랫폼에 적합합니다..

· 스마트 홈 및 보안 모니터링

스마트 카메라 및 모니터링 장치에 필요한 이미지 세부 사항 및 관찰 영역에 따라 표준 및 광각 2MP~5MP 구성을 선택할 수 있습니다.

· 스마트 출입 및 인식 단말기

3MP 및 5MP 모델은 액세스 단말기, 식별 장치 및 고정-위치 인식 시스템을 위한 추가 이미지 세부 정보를 제공합니다.

· 휴대용 스캐닝 및 휴대용 이미징

5MP VCM 자동 초점 모델은 피사체 거리 변화에 적응할 수 있어 휴대용 스캐너와 휴대용 이미징 단말기에 적합합니다.

· 스마트 웨어러블 및 소형 IoT 카메라

컴팩트한 OV2640 구성은 웨어러블 이미징 장치 및 공간이 제한된{1}}IoT 카메라 설계를 위한 광범위한 장면 범위를 제공합니다.

· ESP32 AIoT 프로토타이핑

일반적인 24핀 DVP 인터페이스와 다중 센서, 해상도 및 렌즈 옵션을 통해 개발자는 ESP32 기반 AIoT 프로젝트 내에서 다양한 이미징 구성을 평가할 수 있습니다.

이 제품 모델을 선택하는 방법

SF5G2145BC-ESP V1.0 선택

장치가 통제된 이미징 거리 내에서 작동하는 경우. GC2145 센서, D73도 시야각, 40cm 초점 거리 덕분에 고정 위치 이미지 캡처를 위한 간단한 옵션이 됩니다.-

SF4V2640BA-ESP-M12 V1.0 선택

넓은 장면 범위를 커버하는 M12 렌즈가 필요한 경우. D130도 시야각은 좁은 관찰 각도보다 넓은 시야 영역이 더 중요한 프로젝트에 적합합니다.

SF4V2640BA-ESP-S V1.0 선택

컴팩트한 광각-범위가 우선인 경우. D135도 시야각과 10cm~무한대 심도 덕분에 넓은 영역을 관찰해야 하는 소형 장치에 유용합니다.

SF3V3660BY-ESP 선택

2MP와 5MP 사이의 중간 단계가 필요한 경우. 3MP OV3660 센서는 적당한 D70.8도 시야각과 낮은 TV 왜곡을 유지하면서 추가적인 이미지 디테일을 제공합니다.

SF4V564088BY-ESP 선택

표준 시야각에서 5MP 디테일이 필요한 경우. D76.6도 구성은 초점이 맞춰진 장면 캡처에 적합하며, 더 넓은 적용 범위가 필요한 경우 옵션으로 더 넓은 렌즈 버전을 사용할 수 있습니다.

SF4V564088BYC-ESP C2.0 선택

매우-넓은 적용 범위가 주요 요구 사항입니다. D150도 대각선 시야각은 이 시리즈의 현재 모델 중에서 가장 넓은 장면 범위를 제공합니다.

SF4V564085AFBY-ESP 선택

카메라가 다양한 피사체 거리를 처리해야 하는 경우. VCM 자동 초점 시스템과 10cm~무한대 초점 범위는 고정 초점 구조보다 가변{2}} 거리 이미징에 더 적합합니다.

사용자 정의 옵션

렌즈 및-관점-보기 선택

장치에 필요한 관찰 영역에 따라 다양한 렌즈 각도를 평가할 수 있습니다. 예를 들어 SF4V564088BY-ESP에는 표준 D76.6도 구성 외에 더 넓은{4}}각 렌즈 버전이 있습니다.

초점 구성

프로젝트는 작업 거리와 피사체 위치 변경 빈도에 따라 고정 초점과 VCM 자동 초점 구조 중에서 선택할 수 있습니다.

ESP32 DVP 통합

이 시리즈는 공통 통합 방향으로 24핀 DVP 인터페이스를 사용합니다. 최종 프로젝트 통합 전에 대상 ESP32 보드, 핀 할당 및 펌웨어 환경을 확인해야 합니다.

기계적 평가

생산을 위해 모듈을 최종 확정하기 전에 FPC 방향, 사용 가능한 설치 공간 및 렌즈 위치를 대상 인클로저와 비교하여 확인해야 합니다.

FAQ

Q: 가장 넓은 시야를 위해서는 어떤 ESP32 카메라 모듈을 선택해야 합니까?

A: SF4V564088BYC-ESP C2.0은 D150도 × H130도 × V105도 시야각으로 가장 넓은 전류 옵션을 제공합니다.

Q: 자동 초점을 지원하는 모델은 무엇입니까?

A: SF4V564085AFBY-ESP는 VCM 자동 초점을 사용하고 10cm에서 무한대까지 초점 범위를 지원합니다.

Q: M12 렌즈를 사용하는 모델은 무엇입니까?

A: SF4V2640BA-ESP-M12 V1.0은 M12 고정 초점 렌즈를 사용하고 D130도 시야각을 제공합니다.

Q: 이 ESP32 카메라 모듈 시리즈에서는 어떤 해상도를 사용할 수 있습니까?

A: 현재 시리즈에는 GC2145, OV2640, OV3660 및 OV5640 센서를 기반으로 하는 2MP, 3MP 및 5MP CMOS 카메라 모듈이 포함됩니다.

Q: 모든 모델이 1080P@30FPS를 지원합니까?

답: 그렇습니다. 현재 ESP32 카메라 모듈 시리즈의 7개 모델은 모두 1080P@30FPS를 지원합니다.

Q: 이 카메라 모듈은 모든 ESP32 보드와 호환됩니까?

A: 모듈은 ESP32 호환 24핀 DVP 통합용으로 설계되었지만 최종 통합 전에 대상 ESP32 보드 및 펌웨어 구성을 확인해야 합니다.

Q: 다른 시야각을 선택할 수 있나요?

A: 렌즈 옵션은 프로젝트 요구 사항에 따라 평가될 수 있습니다. 예를 들어 SF4V564088BY-ESP에는 표준 D76.6도 구성과 더 넓은-각도 옵션이 모두 있습니다.

Q: 모델을 선택할 때 어떤 정보를 제공해야 합니까?

A: 카메라 구성을 올바르게 평가할 수 있도록 대상 ESP32 보드, 필요한 해상도, 시야, 작업 거리, 초점 방법 및 사용 가능한 기계적 공간을 제공하십시오.

프로젝트에 적합한 ESP32 카메라 모듈 찾기

귀하의 장치에 어떤 센서, 해상도, 초점 유형 또는 시야각이 적합한지 모르시나요? SincereFirst는 사용 가능한 ESP32 카메라 옵션을 비교하고 이미징 및 통합 요구 사항에 적합한 구성을 권장합니다. 모델 선택이나 샘플 권장 사항은 당사에 문의하십시오.
