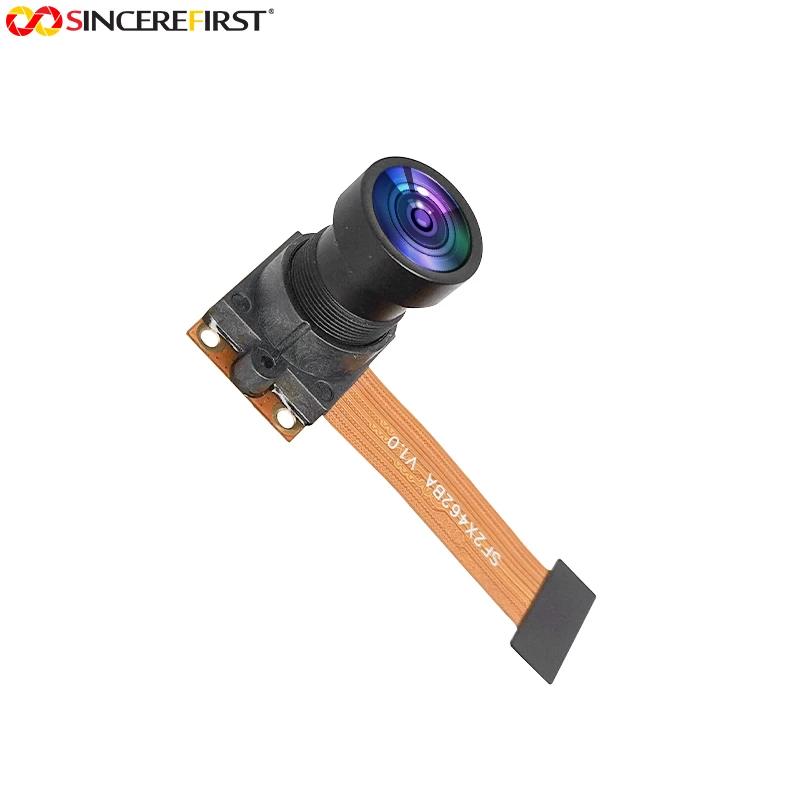

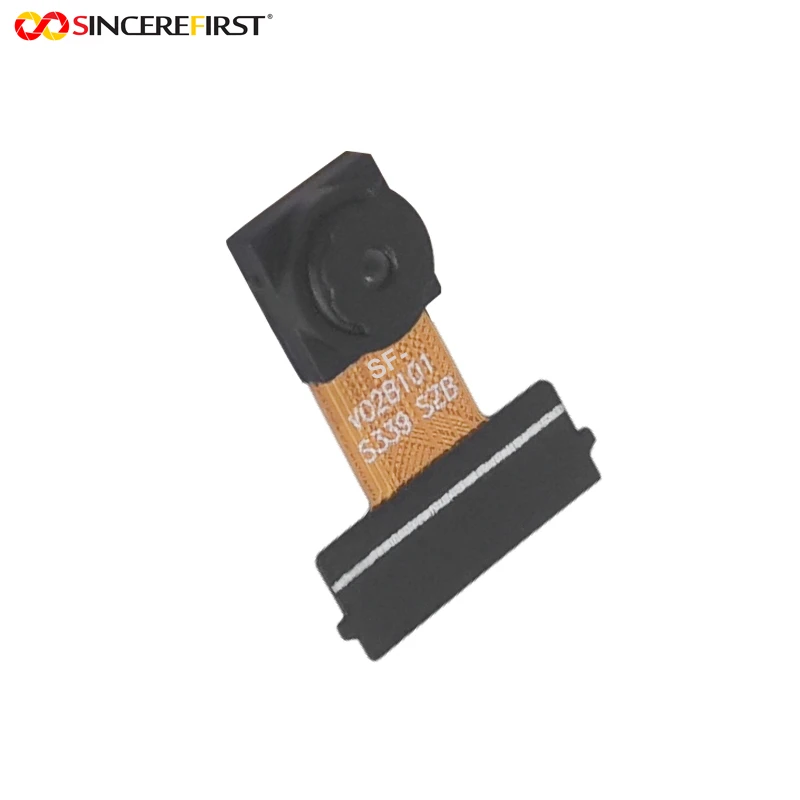

고정 초점 카메라 모듈

1. 요구사항 정의 및 설계 단계
이 단계에서는 모듈의 적용 시나리오와 기술 지표를 명확하게 하여 후속 개발을 위한 기반을 마련합니다.
요구 사항 분석: 대상 제품을 기반으로 핵심 요구 사항을 확인합니다(예: 어린이용 장난감 카메라에는 저비용/소형 크기가 필요하고 산업용 감지 카메라에는 -간섭 방지/선명한 윤곽 이미징이 필요함). 주요 매개변수를 정의합니다: 해상도(예: 2MP/5MP), 초점 거리(대상 촬영 거리에 고정), 인터페이스 유형(예: DVP/MIPI) 및 환경 적응성(예: 장난감 온도 범위: 0-40도).
광학 설계: 어울리는 렌즈(고정 초점 거리, 낮은 왜곡) 및 이미지 센서(예: 저전력 소비를 위한 CMOS)를 선택하세요. 렌즈-센서 거리를 계산하여 초점을 고정합니다(목표 거리에서 선명한 이미징 보장, 수동 조정 필요 없음).
구조 및 회로 설계: 모듈의 쉘(대상 제품의 크기에 맞게) 및 PCB(센서, 드라이버 칩 및 인터페이스의 레이아웃)를 설계합니다. 드라이버 프로그램을 개발합니다(인터페이스 프로토콜과 일치하고 모듈과 메인 보드 간의 정상적인 데이터 전송을 보장합니다).


2. 프로토타입 개발 및 검증
설계 계획을 실제 샘플로 전환하고 타당성을 검증합니다.
프로토타입 제작: 샘플 구성 요소(렌즈, 센서, PCB)를 구입하고 첫 번째 프로토타입을 조립합니다(주요 구성 요소의 수동 납땜, 렌즈 접합).
예비 테스트: 광학 성능(고정 초점이 요구 사항을 충족하는지 확인(예: 토이 카메라의 경우 30-50cm에서 선명한 이미징)) 및 전기 기능(모듈이 화면이 걸리거나 깨지지 않고 인터페이스를 통해 정상적으로 이미지를 출력할 수 있는지 여부)을 테스트합니다.
설계 반복: 테스트 문제에 따라 렌즈 위치, PCB 레이아웃 또는 드라이버 코드를 조정합니다(예: 이미징이 흐릿한 경우 렌즈-센서 결합 정확도 최적화).


3. 공급망 준비 및 입고 품질 관리(IQC)
대량 생산된 부품의 안정적인 공급을 보장하고 -결함이 있는 자재를 제거합니다.
공급업체 선택: 렌즈, 센서, PCB 등의 자격을 갖춘 공급업체를 선별합니다(ISO 9001 등 생산 능력 및 품질 인증서 확인).
입고 검사: 입고되는 부품을 100% 확인합니다.
광학 부품(렌즈 표면 긁힘, 투과율);
전자 부품(센서 픽셀 결함, PCB 단락);
적합하지 않은 배치(예: 기포가 있는 렌즈)를 거부합니다.


4. 양산라인 구축 및 공정 표준화
대규모 생산 준비:-
생산 라인 구축: 장비 배치(PCB 부품 실장용 SMT 기계, 자동 렌즈 접합 기계, 테스트 지그).
프로세스 표준화: 운영 지침(예: SMT 납땜 온도: 220-240도, 렌즈 접합 압력: 5N) 및 QC 표준(예: "이미지 선명도는 설계 표준의 80% 이상에 도달해야 합니다")을 공식화합니다.
직원 교육: 운영자에게 장비 작동 및 결함 식별(예: 잘못 정렬된 렌즈를 찾는 방법)에 대해 교육합니다.


5. 대량 생산 및 인라인 테스트-
대규모{0}}조립 및 실시간-품질 모니터링 실행:
부품 장착: SMT 기계를 사용하여 드라이버 칩, 저항기 및 커패시터를 PCB에 부착합니다. 그런 다음 센서와 고정-초점 렌즈를 수동 또는 자동으로 PCB에 접착합니다.
모듈 보정: 고정 초점의 경우 보정 지그를 사용하여 렌즈 위치를 확인합니다(초점이 목표 거리에 고정되고 편차가 없는지 확인).
인라인 테스트-: 조립 후 각 모듈을 테스트합니다.
기능 테스트(메인보드에 연결, 이미지가 정상적으로 출력되는지, 색상이 번지지 않는지 확인)
광학 테스트(이미지 선명도를 확인하기 위해 테스트 차트 사용)
외관 테스트(쉘 긁힘, 구성 요소 정렬 불량 확인)


6. 최종 품질 보증(QA) 및 신뢰성 테스트
일괄 샘플링 및 장기-성능 검증 수행:
배치 샘플링 검사: 재테스트를 위해 각 생산 배치에서 모듈의 3~5%를 무작위로 샘플링합니다(초점 정확도, 인터페이스 안정성 재확인).
신뢰성 테스트: 시뮬레이션된 작업 환경에서 샘플링된 모듈을 테스트합니다.
이미징이 안정적인지 확인하기 위한 고온/저온 테스트(예: 산업용 모듈의 경우 -10~60도, 장난감 모듈의 경우 0~40도)
부품이 떨어지지 않는지 확인하기 위한 진동 테스트(운송 시뮬레이션).
결함 분석 및 개선: 불량 제품이 발견되면(예: 고온-온도 테스트 후 이미지 흐림) 근본 원인(예: 렌즈 접착 불량)을 추적하고 생산 공정을 조정합니다(고-내열 접착제 교체).


7. 포장, 출고검사(OQC) 및 선적
운송 중에 제품이 보호되고 배송 요구 사항을 충족하는지 확인하십시오.
포장: 정전기 방지 백(전자 부품의 정전기 손상 방지)과 폼(충격 방지)이 포함된 상자를 사용하여 모듈을 포장합니다. 외부 상자에 배치 번호와 사양을 표시하십시오.
출고 검사(OQC): 포장된 제품을 확인합니다.
수량 확인(배송 주문과 일치)
패키지 무결성(상자/가방에 손상 없음)
모듈 외관/기능을 다시 확인하기 위해 무작위로 상자를 엽니다.
선적 및 문서화: 물류 준비(예: 소규모 배치의 경우 특송, 대규모 배치의 경우 화물) 고객에게 지원 문서(QC 보고서, 납품서, 부품 인증)를 제공합니다.
